A modern gyártó- és felületkezelő üzemekben a folyamatos, zökkenőmentes termelés alapfeltétele a megbízható belső logisztika. Az ipari anyagmozgató berendezések olyan célgépek és integrált pályarendszerek, amelyek a nyers alkatrészek, félkész termékek vagy nagy tömegű szerkezetek technológiai állomások közötti mozgatását végzik. Legyen szó előkészítésről, szemcseszórásról, vegyszeres mosásról, porfestésről vagy beégetésről, az átgondolt logisztikai infrastruktúra közvetlenül meghatározza az üzem kapacitását és az elkészült felületek minőségét.
Hogyan alakítható ki olyan anyagmozgatási folyamat, amely egyszerre garantálja a sérülésmentes szállítást és a maximális üzembiztonságot? A válasz a gyártási sajátosságokhoz illeszkedő, egyedi mérnöki tervezésben rejlik, figyelembe véve a munkadarabok geometriáját, tömegét, valamint az üzemi környezet speciális fizikai és kémiai igénybevételeit.
Miért kulcskérdés az anyagmozgató berendezések optimalizálása a felületkezelésben?
A felületkezelési technológiák során a munkadarabok szigorú paraméterek mellett haladnak végig a különböző fázisokon. A kézi anyagmozgatás nem csupán jelentős munkaerő-kapacitást köt le, hanem komoly minőségi kockázatot is hordoz: a bevonat előtti felületek szennyeződhetnek, a frissen porszórt alkatrészek megérintése pedig selejtképződéshez vezet.
A korszerű anyagmozgató berendezések kiküszöbölik az emberi tényezőből fakadó hibákat, miközben biztosítják az egyenletes áteresztőképességet. A megfelelően kiválasztott szállítópályák lehetővé teszik a folyamatos vagy szakaszos áthaladást az előkezelő kádakon, a szórókabinokon és a magas hőmérsékletű beégető kemencéken keresztül. Az optimalizált rendszerek emellett a munkavédelmi kockázatokat is minimalizálják, hiszen a nehéz, esetenként több tonnás szerkezetek pozicionálása mechanikusan, kontrollált pályán történik.
Fő konvejor típusok: Felsőpályás és alsópályás megoldások
A gyártócsarnok adottságai és a technológiai sor jellege alapján alapvetően két nagy konvejor kategóriát különböztetünk meg:

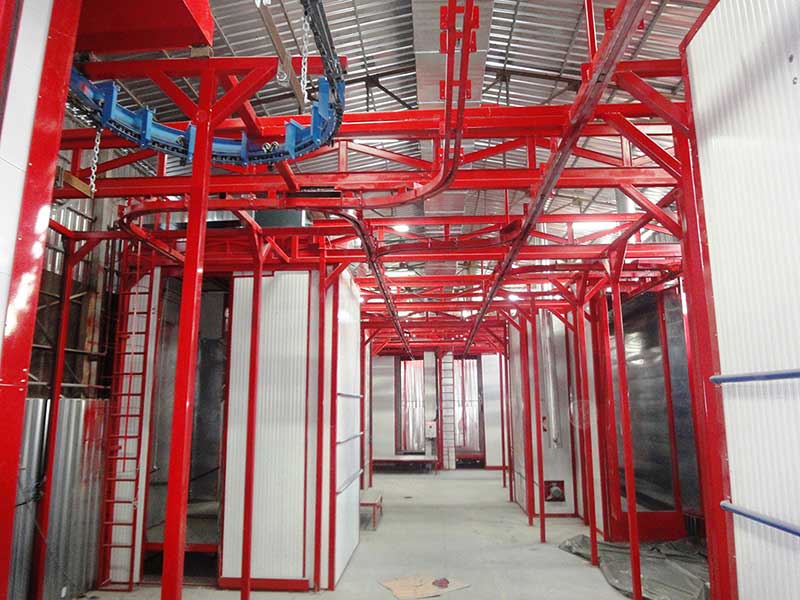

Felsőpályás konvejor rendszerek
A felsőpályás konvejor az ipari bevonatolás és összeszerelés legelterjedtebb megoldása. A mennyezetre, segédtartókra vagy önálló acélszerkezetre függesztett pályatest értékes alapterületet szabadít fel a csarnokban, miközben a munkadarabok függesztve haladnak a kabinokon és kemencéken át.
- Kézi mozgatású pályák: Ideálisak kisebb szériákhoz, változatos méretű munkadarabokhoz, ahol a kezelő manuálisan továbbítja a függesztékeket a megmunkáló állomások között.
- Folyamatos üzemű láncos konvejorok: Nagy darabszámú, azonos technológiai időt igénylő alkatrészek automatizált szállítására szolgálnak előre meghatározott láncsebesség mellett.
- Power & Free (hajtott-szabadfutó) rendszerek: A legrugalmasabb felsőpályás konstrukciók, amelyek lehetővé teszik az egyes kocsik független megállítását, tárolását, előzését vagy elterelését anélkül, hogy a fő hajtóláncot le kellene állítani.
Alsópályás konvejor megoldások
Az alsópályás konvejor rendszerek a padlószintbe süllyesztve vagy a padlón kialakított vezetősíneken mozgatják a kocsikat. Akkor jelentenek ideális választást, ha:
- a munkadarabok geometriája vagy súlypontja nem teszi lehetővé a stabil felfüggesztést;
- rendkívül nagy tömegű szerkezetek mozgatása a cél;
- a mennyezeti tartószerkezet statikai teherbírása korlátozott.

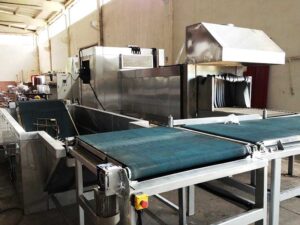

Görgőpálya és szállítószalag: A vízszintes logisztika alapelemei
Milyen szempontok döntenek a függesztett és a síkban történő továbbítás között? Míg a festési folyamatokban a körbejárhatóság miatt a felsőpályák dominálnak, a csomagolási, szerelési és lineáris pufferelési feladatoknál a görgőpálya és szállítószalag kombinációja nyújtja a legstabilabb alapot.
A hajtott vagy gravitációs görgőpályák kiválóan kezelik a dobozolt árukat, raklapokat és sima felfekvőfelülettel rendelkező fémszerkezeteket. A hevederes vagy moduláris szállítószalagok precíz sebességszabályozást tesznek lehetővé, így tökéletesen illeszthetők mérő-, ellenőrző- vagy címkézőállomásokhoz. Robusztus ipari kivitelben ellenállnak a mechanikai koptatásnak, a forgácsoknak és az ipari kenőanyagoknak.
Anyagmozgatás szélsőséges technológiai környezetben: Hő- és vegyszerállóság, ATEX védelem
Az ipari felületkezelés során alkalmazott szállítóberendezéseknek rendkívüli terhelést kell elviselniük. Nem csupán statikus súlyt hordoznak, hanem ellen kell állniuk az agresszív környezeti behatásoknak is:
- Vegyszeres előkezelés: Az előkezelő és zsírtalanító zónákon áthaladó pályaszakaszok savas, lúgos gőzöknek és magas páratartalomnak vannak kitéve. Itt elengedhetetlen a korrózióálló acél alapanyagok, a cseppfogó tálcák és a speciális tömítések használata.

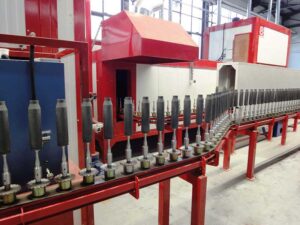

- Magas hőmérséklet: A beégető kemencékben a pályának 180–220 °C közötti tartós hőhatást kell károsodás és deformáció nélkül elviselnie. Ehhez speciális hőtágulási kompenzátorok, hőálló csapágyak és szintetikus kenőanyagok szükségesek.
- Robbanásbiztonság (ATEX): A nedves festőkabinokban és a porleválasztó rendszerek környezetében az elektrosztatikus feltöltődés és a szikraképződés kockázatot jelent. Az ide tervezett berendezések megfelelő földeléssel, szikramentes görgőkkel és ATEX minősítésű hajtóművekkel rendelkeznek.
Konvejor pálya automatizálás: Rugalmasság és folyamatirányítás
A korszerű konvejor pálya automatizálás összeköti a mechanikai hardvert a gyártásirányítási rendszerekkel. Szenzorok, optikai érzékelők és vezérlőegységek (PLC) segítségével a rendszer pontosan azonosítja a munkadarabokat, és az adott termékhez rendelt receptúra szerint módosítja a továbbítási sebességet, a kabinban eltöltött időt vagy a beégetési ciklust.
Az automatizált emelő-süllyesztő állomások, fordítókorongok és pályaváltók révén komplex hálózatok építhetők ki. Ez a rugalmasság megakadályozza a torlódásokat a festőállomások előtt, maximalizálja a kemencék kihasználtságát, és jelentősen csökkenti az üresjáratokból adódó energiaveszteséget.
Tervezési és kiválasztási szempontok az egyedi gyártásban
Nincs két teljesen azonos üzemi igény. Ahhoz, hogy a beruházás maximális megtérülést hozzon, a tervezési fázisban az alábbi műszaki paramétereket kell részletesen meghatározni:
- Munkadarab-specifikáció: A legnagyobb és legkisebb alkatrész mérete, geometriája, súlypontja és maximális tömege (akár 5000 kg teherbírásig méretezve).
- Elvárt ciklusidő: A kívánt áteresztőképesség (darab/óra vagy m²/műszak), amely meghatározza a pálya sebességét és pufferkapacitását.
- Helyszíni adottságok: A rendelkezésre álló belmagasság, oszlopkiosztás, födémteherbírás és a csarnokon belüli logisztikai útvonalak.
- Bővíthetőség: Moduláris vázszerkezetek, amelyek a jövőbeli kapacitásbővítés esetén könnyen toldhatók vagy átkonfigurálhatók.
Szakértői megoldások az Industry-Tech Kft.-től
Az Industry-Tech Kft. az ipari felületkezelő és kiszolgáló rendszerek specialistájaként komplex megközelítést alkalmaz. Nem csupán különálló gépeket készítünk, hanem a teljes felületkezelési technológiába – a mosóktól és szemcseszóróktól a festőkabinokon át a beégető kemencékig – szervesen illeszkedő logisztikai rendszereket valósítunk meg.
Minden berendezés egyedi mérnöki tervezés eredménye, így pontosan az Ön alkatrészeihez és csarnokadottságaihoz méretezve készül, garantálva a szabványos biztonsági, munkavédelmi és ATEX előírások betartását.
Optimalizálja gyártási folyamatait professzionális anyagmozgatási rendszerekkel! Vegye fel a kapcsolatot mérnökcsapatunkkal, és kérjen díjmentes szakmai konzultációt, valamint egyedi igényeire szabott árajánlatot az Industry-Tech Kft.-től!
